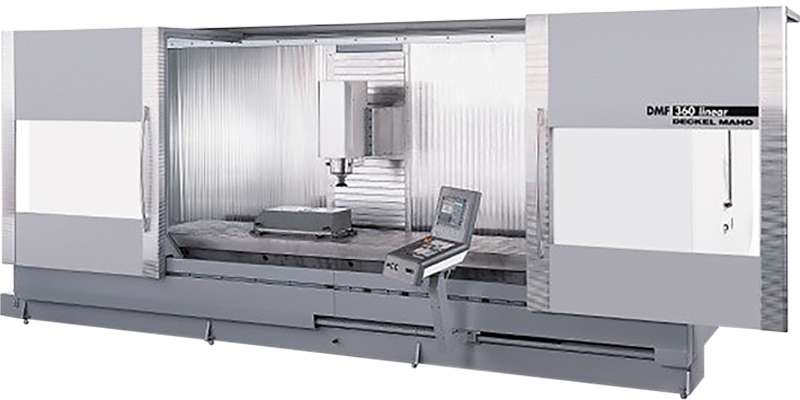

DMF 360 LINEAR
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστες διαδρομές X | 3,600 mm |
| Μέγιστες διαδρομές Y | 920 mm |
| Μέγιστες διαδρομές Z | 820 mm |
| Διαστάσεις τραπεζιού εργασίας | |
| Μέγιστο φορτίο τραπεζιού | 5,000 kg |
| Μήκος τραπεζιού | 4,200 mm |
| Πλάτος τραπεζιού | 900 mm |
Διαστάσεις τεμαχίων |
|
| Μέγιστο ύψος τεμαχίων | 750 mm |
Άτρακτος |
|
| Μέση ταχύτητα περιστροφής | 10,000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 25 kW(AC) |
| Ροπή (100% DC) | 200 Nm |
Εργαλειοφορέας |
|
| Θέσεις | 30 |
| Μέγιστες Θέσεις | 120 |
Γρήγορη μετατόπιση |
|
| Μέγιστη στον Άξονα X | 80 m/min |
| Μέγιστη στον Άξονα Y | 60 m/min |
| Μέγιστη στον Άξονα Z | 60 m/min |
VTC-300 C-II
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
- Σταθερό τραπέζι εργασίας μεγάλου μήκους
- Δυνατότητα διαχωρισμού τραπεζιού εργασίας
- Τυπική ταχύτητα περιστροφής 12,000-rpm CAT 40-κωνική άτρακτος
- 36.000 mmpm γρήγορος ρυθμός μετατόπισης
- 24 θέσεις εργαλείων (δυνατότητα για 48)
- Αυτόματη εναλλαγή εργαλείων
- Μέγιστο φορτίο τραπεζιού εργασίας 1.500 kgs.
| Χωρητικότητα | |
| Τραπέζι εργασίας Δεξιά/Αριστερά | 78.740 in / 2000 mm |
| Διάμηκες Τραπέζι εργασίας | 30.000 in / 760 mm |
| Άτρακτος | |
| Λέπτυνση Ατράκτου | 40 |
| Μέγιστη Ταχύτητα | 12000 rpm |
| Μέγιστη Απόδοση Κινητήρα (30min ) | 15.0 hp / 11 kw |
Εργαλειοφορέας |
|
| Αριθμός Εργαλείων | 24 |
Άξονες Τροφοδοσίας |
|
| Διαδρομή (Άξονας X) | 65.35 in / 1660 mm |
| Διαδρομή (Άξονας Y) | 30.00 in / 760 mm |
| Διαδρομή (Άξονας Z) | 26.00 in / 660 mm |

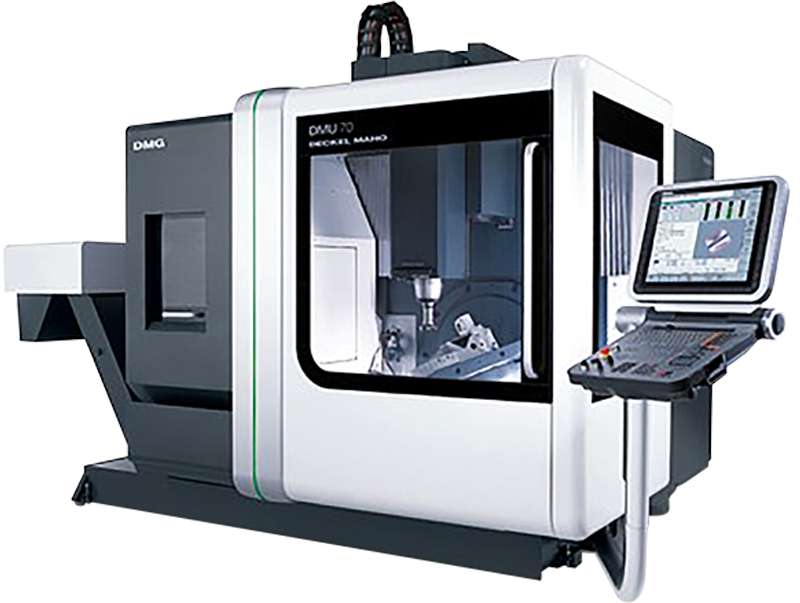

DMU 70
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστες διαδρομές X | 750 mm |
| Μέγιστες διαδρομές Y | 600 mm |
| Μέγιστες διαδρομές Z | 520 mm |
| Διαστάσεις τραπεζιού εργασίας | |
| Μέγιστο φορτίο τραπεζιού | 350 kg |
| Διάμετρος τραπεζιού | 800 mm |
Διαστάσεις τεμαχίων |
|
| Μέγιστο ύψος τεμαχίων | 560 mm |
Άτρακτος |
|
| Μέση ταχύτητα περιστροφής | 10,000 rpm |
| Μέγιστη ταχύτητα περιστροφής (Επιλογή) | 10,000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 9 kW(AC) |
| Ροπή (100% DC) | 57 Nm |
Εργαλειοφορέας |
|
| Θέσεις | 16 |
| Μέγιστες Θέσεις | 16 |
Γρήγορη μετατόπιση |
|
| Μέγιστη στον Άξονα X | 24 m/min |
| Μέγιστη στον Άξονα Y | 24 m/min |
| Μέγιστη στον Άξονα Z | 24 m/min |

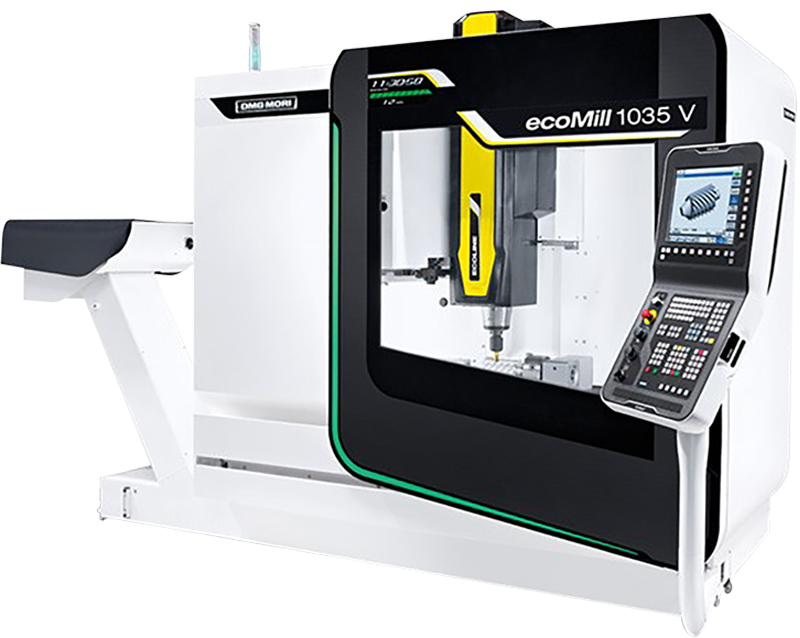

DMC 1035V ECOLINE
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστες διαδρομές X | 1,035 mm |
| Μέγιστες διαδρομές Y | 560 mm |
| Μέγιστες διαδρομές Z | 510 mm |
| Διαστάσεις τραπεζιού εργασίας | |
| Μέγιστο φορτίο τραπεζιού | 1,000 kg |
| Μήκος τραπεζιού | 1,200 mm |
| Πλάτος τραπεζιού | 560 mm |
Άτρακτος |
|
| Άξονας Α: | 0.001 μοίρες |
| Μέση ταχύτητα περιστροφής | 12,000 rpm |
| Μέγιστη ταχύτητα περιστροφής (Επιλογή) | 12,000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 9 kW(AC) |
| Ροπή (100% DC) | 54 Nm |
Εργαλειοφορέας |
|
| Θέσεις | 20 |
| Μέγιστες Θέσεις | 20 |
Γρήγορη μετατόπιση |
|
| Μέγιστη στον Άξονα X | 30 m/min |
| Μέγιστη στον Άξονα Y | 30 m/min |
| Μέγιστη στον Άξονα Z | 30 m/min |

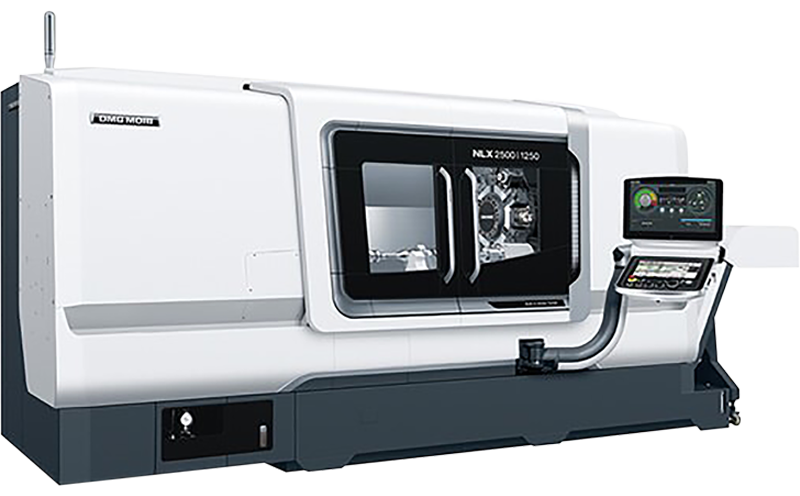

NLX 2500/1250
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστη διάμετρος περιστροφής | 920 mm |
| Μέγιστη διάμετρος τόρνου | 366 mm |
| Μέγιστο μήκος τεμαχίου με κεντροφορέα (κουκουβάγια)(μπορεί να υποστεί κατεργασία) | 1255 mm |
| Μέγιστο μέγεθος σφιγκτήρα (τσοκ) | 254 mm |
| Κύρια άτρακτος | |
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 4000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 22 kW(AC) |
| Ροπή (100% DC) | 862 Nm |
| Μέγιστη διάμετρος τεμαχίου | 102 mm |
Απέναντι άτρακτος (Προαιρετική) |
|
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 6000 rpm |
Πύργος εργαλείων (τυπικός) |
|
| Αριθμός κατευθυνόμενων εργαλείων / Μέγιστη ταχύτητα περιστροφής | 12 / 10000 rpm |
Ολίσθηση πύργου εργαλείων |
|
| Ταχύτητα γρήγορης μετατόπισης στους άξονες X- / Y- / Z- | 30/10/30 m/min |
Βάρος |
|
| Βάρος μηχανήματος | 7760 kg |
Gear hobbing |
|
Επισημάνσεις |
|
| Δυνατότητα Προγραμματισμού των παραμέτρων μετάδοσης | ναι |
| Δυνατότητα για ευθεία , λοξά , ελικοειδή γραναζια και κορώνες. | ναι |

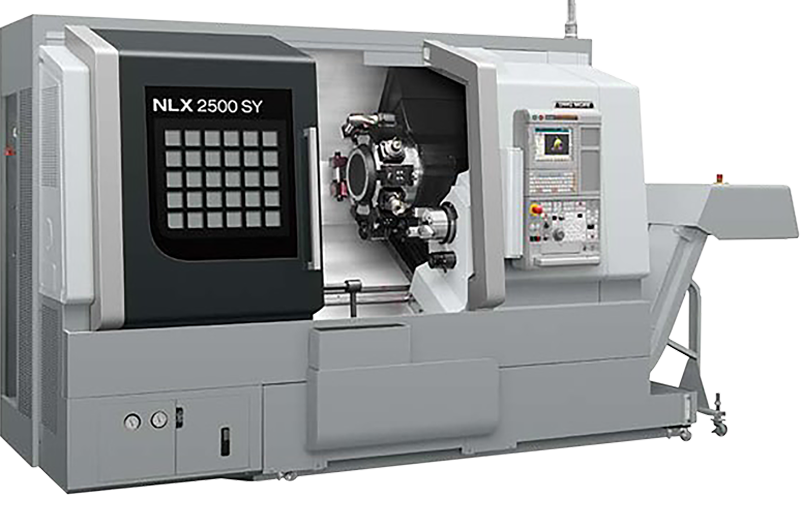

NLX 2500/700 SY
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστη διάμετρος περιστροφής | 920 mm |
| Μέγιστη διάμετρος τόρνου | 366 mm |
| Μέγιστο μήκος τεμαχίου με κεντροφορέα (κουκουβάγια)(μπορεί να υποστεί κατεργασία) | 728 mm |
| Μέγιστο μέγεθος σφιγκτήρα (τσοκ) | 254 mm |
| Κύρια άτρακτος | |
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 4000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 22 kW(AC) |
| Ροπή (100% DC) | 862 Nm |
| Μέγιστη διάμετρος τεμαχίου | 102 mm |
Απέναντι άτρακτος (Προαιρετική) |
|
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 6000 rpm |
Πύργος εργαλείων (τυπικός) |
|
| Αριθμός κατευθυνόμενων εργαλείων / Μέγιστη ταχύτητα περιστροφής | 12 / 10000 rpm |
Ολίσθηση πύργου εργαλείων |
|
| Ταχύτητα γρήγορης μετατόπισης στους άξονες X- / Y- / Z- | 30/10/30 m/min |
Βάρος |
|
| Βάρος μηχανήματος | 7760 kg |
NLX 2500/700 MC
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστη διάμετρος περιστροφής | 920 mm |
| Μέγιστη διάμετρος τόρνου | 366 mm |
| Μέγιστο μήκος τεμαχίου με κεντροφορέα (κουκουβάγια)(μπορεί να υποστεί κατεργασία) | 728 mm |
| Μέγιστο μέγεθος σφιγκτήρα (τσοκ) | 254 mm |
| Κύρια άτρακτος | |
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 4000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 22 kW(AC) |
| Ροπή (100% DC) | 862 Nm |
| Μέγιστη διάμετρος τεμαχίου | 102 mm |
Απέναντι άτρακτος (Προαιρετική) |
|
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 6000 rpm |
Πύργος εργαλείων (τυπικός) |
|
| Αριθμός κατευθυνόμενων εργαλείων / Μέγιστη ταχύτητα περιστροφής | 12 / 10000 rpm |
Ολίσθηση πύργου εργαλείων |
|
| Ταχύτητα γρήγορης μετατόπισης στους άξονες X- / Y- / Z- | 30/10/30 m/min |
Βάρος |
|
| Βάρος μηχανήματος | 7760 kg |

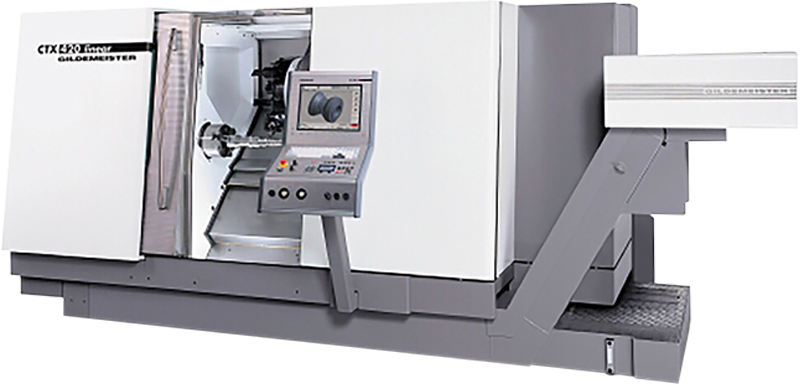

CTX420 LINEAR
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Σύστημα ελέγχου Siemens: | Sinumerik 840 D |
| Διάμετρος τράπεζας τόρνου: | 680 mm |
| Μήκος τόρνου: | 600 mm |
| Μέγιστο φορτίο τραπεζιού | 350 kg |
| Διάμετρος οπής ατράκτου: | 79 mm |
| Θέσεις εργαλείων (κατευθυνόμενες): | 12 |
| Διαδρομή άξονα X: | 260 mm |
| Διαδρομή άξονα Z: | 635 mm |
| Ταχύτητα ατράκτου: | 5000 rpm |
| Κύρια ισχύς κινητήρα: | 25 kW |
| Βάρος μηχανήματος: | 6000 kg |

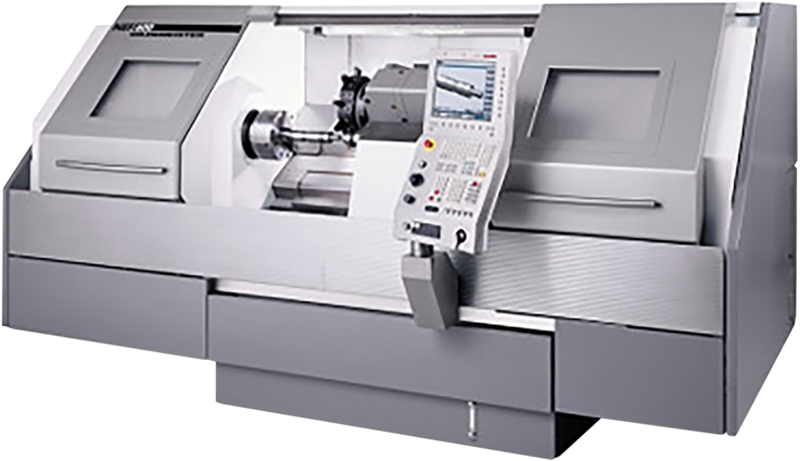

NEF 600
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ωφέλιμος χώρος | |
| Μέγιστη διάμετρος τεμαχίου | 600 mm |
| Μέγιστη διάμετρος τόρνου | 600 mm |
| Μέγιστο μήκος τεμαχίου με κεντροφορέα (κουκουβάγια)(μπορεί να υποστεί κατεργασία) | 1190 mm |
| Μέγιστο μέγεθος σφιγκτήρα (τσοκ) | 315 mm |
| Κύρια άτρακτος | |
| Μέγιστη ταχύτητα περιστροφής κινητήρα ατράκτου | 3,500 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 28 kW(AC) |
| Διάμετρος ατράκτου στο μπροστινό εδρανο | 160 mm |
| Μέγιστη διάμετρος τεμαχίου | 92 mm |
Πύργος εργαλείων (τυπικός) |
|
| Βάση εργαλείων σύμφωνα με VDI / DIN 69880 | 12 |
| Αριθμός κατευθυνόμενων εργαλείων / Μέγιστη ταχύτητα περιστροφής | 12 / 4000 rpm |
| Ονομαστική ισχύς κινητήρα (100% DC) | 2 kW(AC) |
| Ροπή (100% DC) | 28 Nm |
Ολίσθηση πύργου εργαλείων |
|
| Ταχύτητα γρήγορης μετατόπισης στους άξονες X- / Y- / Z- | 30/ - /30 m/min |
Βάρος |
|
| Βάρος μηχανής | 5,500 kg |

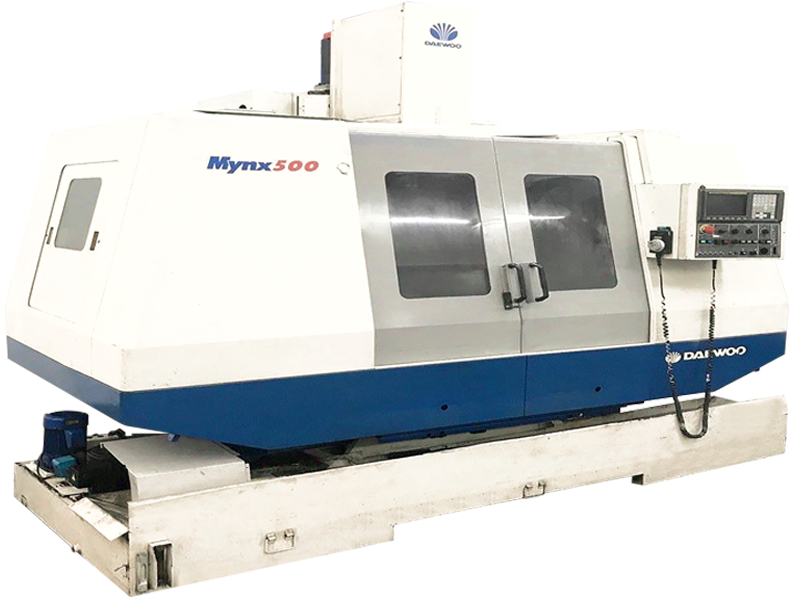

Daewoo Mynx 500
TECHNICAL DATA
| Ελάχιστο - Μέγιστο Ύψος Κάτωθεν Ατράκτου: | 200 - 774mm |
| Διαδρομές XYZ: | 1020 x 510 x 510mm |
| Ταχύτητα Περιστροφής Ατράκτου: | 8000rpm |
| Ισχύς Κινητήρα Ατράκτου: | 11/15kW |
| Σύστημα Ελέγχου: | FANUC 21iM |
| Θέσεις Εργαλείων: | 24 Θέσεις |
| Μέγεθος Εργαλείου: | BT40 |
| Μέγεθος Τραπεζιού Εργασίας: | 1200 x 500mm |
| Άξονας Α: | 0.001 μοίρες |
| Μονάδα Άξονα A: | Nikken με 12" τσοκ |
| Σειριακός Αριθμός: | AV5E0881 |
| Περιγραφή: | Ψυκτικό Υγρό, Περιστρεφόμενο Τραπέζι Εργασίας 4 Αξόνων, Αλληλοσυνδεόμενες Ασφάλειες, Φώς Χαμηλής Τάσης, Εγχειρίδια, Απομακρυσμένος Τροχός Χειρός, Μεταφορέας Αποβλήτων |
Τesa Μikro Ηite 3D
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Δυνατότητα τριών (3) λειτουργιών μέτρησης: |
|
| Καθαρές Διαστάσεις μετρήσεων | Χ: 460mm Y:510mm Z: 420mm |
| Μετακινούμενη γέφυρα κινούμενη σε 22 έδρανα αέρος σε τρεις άξονες | |
| Αναγνωσιμότητα: | 0,001mm |
| Ακρίβεια Μέτρησης: | 0,003+3*L/1000 mm (L=m) |
| Επαναληψιμότητα: | 3μm |
| Η μηχανή συνοδεύεται από hardware (οθόνη αφής με ενσωματωμένο hardware, controller) | |
| λογισμικό | REFLEX |
| Μέγιστο βάρος του προς μέτρηση αντικειμένου: | 227 κιλά |
| Μέγιστες διαστάσεις αντικειμένου προς μέτρηση τουλάχιστον: | X:600, Y:750, Z:430 mm |
| Εξωτερικές διαστάσεις: | 970 x 930 x 1620 mm. |
| Βάρος μηχανής: | 190 Kgr |
| Κεφαλή 2-αξόνων TESA STAR με δυνατότητα περιστροφής σε δύο άξονες και ρύιμιση δύναμης επαφής (Adjustable trigger force) | από 0,1 Ν έως 0,3 Ν |

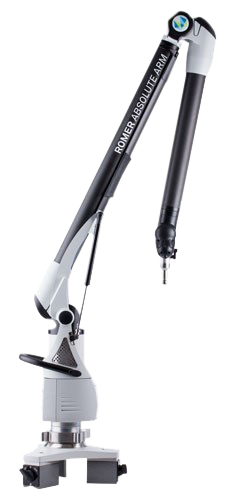

HEXAGON ROMER ABSOLUTE ARM 75 SERIES
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Εύρος μέτρησης | 2.0 m / 6.6 ft. |
| Επαναληψιμότητα σημείων | 0.016 mm / 0.0006 in. |
| Ογκομετρική ακρίβεια | ± 0.023 mm / 0.0009 in. |
| Βάρος Βραχίονα: | 7.7 kg / 17.0 lbs |
ΣΥΜΒΑΤΙΚΑ ΜΗΧΑΝΗΜΑΤΑ
SIR WS2
ΕΠΙΤΟΠΙΟ BORING
BORING TYPE W 100A No 04-88 MODEL 80, TOS VARNSDORF
ΤΟΡΝΟΣ SARO SPA 1000
ΤΟΡΝΟΣ ΣΥΜΒΑΤΙΚΟΣ PCJ ΡΩΣΙΚΟΣ
ΤΟΡΝΟΣ C11 MT/2000
ΤΟΡΝΟΣ TRENS SN63C
ΤΟΡΝΟΣ DN-71B
ΤΟΡΝΟΣ 6266Β
ΦΡΕΖΑ FU 321
ΦΡΕΖΑ FWD32
